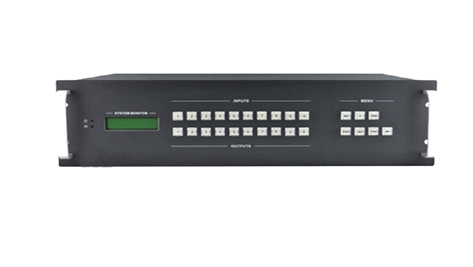

医疗影像智能控制终端

▍ 系统概述

可配置输入/输出信号卡的模块化矩阵主机，4x4到80X80的音视频切换支持； 支持所有常用输入/输出信号卡，与HDMI，HDBesT，SD/HD/3G-SDI，光纤，DVI和VGA（兼容YUV， YC及CVBC）信号卡搭配组成任何矩阵； 真正的交叉切换，不分信号格式，可以任意输入切换到任意输出； 先进的EDID管理，保障更大的兼容性； 矩阵必须支持音频解码功能，将HDMI信号中的声音信号单独解码输出音频信号，方便使用； 支持HDMI2.0，支持3D；支持HDBaseT技术集成； 支持信号预监，可提前预监显示真实画面，支持实时在上位机软件浏览通道信号源实时画面内容； 设备可选择支持通过电子白板、安卓平板、IOS平板电脑、Windows平板等各种系统平板进行触摸 控制；...

• HDMI输出:单板 4 路两窗输出，支持HDMI1.3 和数字信号保护协议 HDCP，最大支持分辨率 1920*1080@60Hz。输入选配音频 功能后，支持内嵌音频输出；
• DVI-D输出:单板 4 路两窗输出，最大支持分辨率4K
• VGA输出:单板 4 路两窗输出，支持 4 通道VGA输出（DB-15M模拟接口），最大支持分辨率 4K
• SDI输出:单板 4 路两窗输出（可配置为两路四窗，配置后右边两路为备份接口，完全复制左边两路的信号），支持 4 通道 SDI 信 号输出（BNC 母头），最大支持分辨率4K；
• HDBaseT输出:单板 4 路两窗输出（可配置为两路四窗，配置后右边两路为备份接口，完全复制左边两路的信号），支持 4 通道双绞线 信号输出，最大输出分辨率4K，可通过 6 类双绞线最远传输 70 米。
• 光纤输出:单板 4 路两窗输出（可配置为两路四窗，配置后右边两路为备份接口，完全复制左边两路的信号），支持 4 通道光信号 输出，最大输出分辨率4K，最大传输距离 10Km；
• 音频接口:单板 2 路 3.5mm独立音频输出；HDMI、VGA、CVBS支持独立音频输出
• 输入接口:一卡 2/4 路，HDMI/SDI/DVI/VGA 数字接口，支持HDCP，最大支持分辨率4k
• IP Plus输入:一卡 1 个网口，单网口支持 4 路 4K/16 路 1080P/32 路 720P/64 路D1 视频解码，支持H.264 及H.265 视频压缩格式 每个IP Plus板支持 4 个IP通道，每个IP通道支持 1/4/9/16 画面分割。
• 无线投屏输入:手机、平板
• WEB控制板:处理器内部集成WEB服务器板卡；支持Windows、iOS、MAC OS、Android、Linux、麒麟等各类操作系统跨平台控制
• 主控板:网络控制：1 个 10/100M网口 串口控制：1 个DB9 接口（RS232）、 中控控制：1 个RJ45 接口（支持RS232 环出）
• 按键及液晶面板:2.4 寸全彩液晶屏搭配水晶按键面板，可支持设备信息实时显示、输入信号快速切换、预案调取及保存等功能；
